久久久com_日韩激情免费视频_欧美一区二区三区综合_亚洲欧洲精品一区


齒輪工業領域服務平臺,行業技術的領航者;
把齒輪傳動之脈搏,譜信息時代之新篇!
當前位置: 首頁 » 技術中心 » 研究與開發

【文章推薦】重載齒輪軸感應淬火技術的分析

發布時間:2025-10-14 | 來源: | 作者:
  重載齒輪軸的生產應用低碳合金鋼18Cr2Ni4WA材料和表面滲碳整體淬火熱處理工藝,結合當前制造問題,可借助滲碳、調質及感應淬火技術,提高齒輪軸質量。為此,先進行感應淬火技術的概述并提出試驗方案;然后改變電流頻率感應淬火參數,研究參數變化對齒輪軸齒根硬度、齒心部硬度、表面硬度、硬度梯度、金相組織等方面的影響;最后經過數據統計和分析,在3號試驗參數的設計中,齒輪軸的各項指標均滿足性能要求,可為低碳合金鋼材料的齒輪生產,提供熱處理的經驗。

      0引言

      對于齒輪軸的生產看,對應技術指標要求為齒面硬度(HRC)為60±2;有效硬化層深度為(1.4±0.2)mm; 齒心部硬度(HRC)為40±2。不過結合實際看,制造存在兩個問題:一是材料內含有較多的Cr、Ni合金元素,在熱處理中其碳含量會提高,使齒輪中殘留的奧氏體量增加,影響齒輪軸表面的硬度(HRC)并降低至52~56;二是冷處理時,殘留奧氏體向馬氏體組織的轉變容易增大軸內應力,同時周期、成本較高。因此,需改變生產技術方向,在滲碳、調質后,通過不同感應淬火參數的改變,提高齒輪軸整體質量。

      1齒輪軸感應淬火的檢測

      在選定齒輪軸的材料為18Cr2Ni4WA低碳合金鋼后,在生產中其齒輪軸的主要齒輪參數如下:齒頂圓直徑為143mm;齒寬為62mm;齒數為21;壓力角為20°;齒頂高系數為1.2。

      結合齒輪參數,其預設的生產工藝流程如下:基本鍛造→高溫回火→粗車及探傷→半精車和滾齒→ 滲碳→2次高溫回火→調質→感應淬火(中頻感應淬火)→低溫回火及精加工。具體的工藝可以參考圖1。

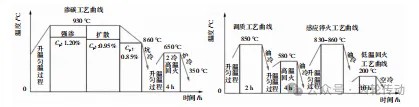

圖 1 滲碳、調質、感應淬火的工藝流程

      為了研究感應淬火技術對齒輪質量的影響,設計對比試驗,對淬火溫度、冷卻方式、電流頻率進行參數調正,在齒輪檢測后明確不同參數的應用價值。其中頻感應淬火的參數調整參考表1。

      2齒輪軸感應淬火的結果

      結合表1在完成四種感應淬火方案的設計后,需要分別進行齒輪軸輪齒的取樣,同時控制試樣的長度為35mm。然后應用采用洛氏硬度計和顯微維氏硬度 計進行表面硬度、硬化層深度、齒心部硬度、金相組織等方面的檢測。

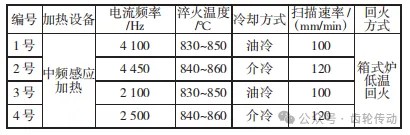

  表 1 中頻感應淬火的工藝參數


      檢測PT探傷:在結合圖1工藝落實好滲碳、調質后,分別結合表1內容開展不同參數的感應淬火和低溫回火工藝。 先開展4個方案的PT探傷工作,具體要針對輪齒的位置進行PT探傷。經過探測后發現,四個方案1號、2號、3號、4號均未發現裂紋問題,可初步說明四個方案具有應用合理性。

      檢測表面硬度、齒心部硬度:對四個方案試驗進行齒心部硬度及表面硬度檢測,其齒心部硬度檢測需要落實JB/T13027—201《重載齒輪滲碳熱處理技術要求》的規范。在完成測定中,對1號、2號、3號、4號齒輪軸的表面平均硬度(HRC)而言,分別為61.2、60.5、58.8、59.2;對于齒心部平均硬度(HRC)而言,分別為34.6、34.5、40.1、37.4,結合上述數據在落實感應淬火工藝后,4個方案的表面硬度(HRC)均符合性能(齒面60±2)要求。此外,僅有3 號方案的齒心部硬度(HRC)滿足40±2的性能要求。

      檢測齒面、齒根部硬化層深度:齒面和齒根部的表面硬度最高,其內部硬度會隨著距表面距離不斷升高而變化,其硬度(HV)有著不斷降低的特點。在進行齒面和齒根部的硬度梯度分布曲線檢測中,需要結合GB/T9450—2005《鋼件滲碳淬火硬化層深度的測定和校核》中的標準及其規范。

      1)在開展齒面的硬度梯度檢測中(見表2)。4個方案中的齒面有效硬化層深度都符合設計標準,同時在頻率的降低下,其有效硬化層深度有著增加的特點。需要注意的是,在3號、4號方案的電流頻率更低下,其齒面的有效硬化層深度更大,不過齒面硬度稍低。同時,應用介質冷卻和應用淬火油冷卻時,其有效硬化層深度接近。

      2)在開展齒根位置的硬化層深度檢測中,需要參考GB/T38805—2020《重載齒輪滲碳熱處理技術要求》的要求,在完成檢測后結合表3數據,其齒根硬化層深度均符合標準要求 。其中,3號、4號齒根的有效硬化層深度較深。

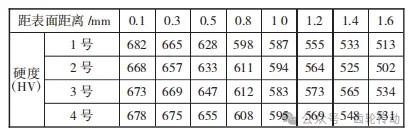

  表 2 齒面硬度梯度分布

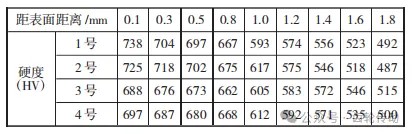

  表 3 齒根硬度梯度分布

      檢測金相組織:最后,對齒輪軸進行金相組織觀察,在對四個方案進行逐一觀察和記錄后,進行數據分析。具體而言:

      1)結合4個方案的表面組織及滲層組織看,其金相組織在感應淬火后,有著形貌基本一致的特點。且組織內有較小的隱針狀馬氏體和細顆粒狀碳化物。

      2)對方案1、2而言,其齒心部的組織為顯著的回火索氏體。

      3)對方案3、4而言,其齒心部組織為顯著的回火板條馬氏體。因此可以說明,在更低電流頻率的感應加熱下,齒輪軸的透熱深度更深,可以生成正常的回火板條馬氏體。

      3齒輪軸感應淬火的實踐

      在完成齒輪軸的滲碳、調質后,基于中頻感應淬火、低溫回火等指標參數的落實,經過硬度及金相組織的觀測,3號方案的齒輪軸性能最優,可以滿足各項設計要求。為了驗證3號方案的優化參數,需要進行實際應用 ,并對批次工件進行檢測分析和應用實踐。具體在生產的4批次共計36件齒輪軸中,先進行硬度的解剖檢測,其齒頂表面硬度(HRC)為58.4~60.2;齒根硬度(HRC)為58.4~60.3;齒心部硬度(HRC)為39.4~41.3;齒心部組織1級,各性能指標滿足要求。最后,開展工件應用實踐,故障率得到降低。

      4結語

      提出滲碳+淬火熱處理方案后,在齒輪軸滲碳后研究其感應淬火參數。具體而言:以電流頻率和冷卻方式的差異,提出4個試驗方案(1~4號);對齒輪軸依次開展表面硬度、硬化層深度及金相組織的檢測; 綜合多項檢測看,齒輪軸在落實淬火工藝后,其齒輪軸的表面硬度(HRC)能提高58以上,且在硬度梯度具有較高數值,感應淬火也能對硬化層金相組織進行改善。最后,進行3號感應淬火方案的實踐,在4批次36件齒輪整體性能滿足要求下,說明基于感應淬火的工藝具有可靠性。

      參考文獻:略



[ 技術中心搜索 ]  [ ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關閉窗口 ]  [ 返回頂部 ]
久久久com_日韩激情免费视频_欧美一区二区三区综合_亚洲欧洲精品一区
日本新janpanese乱熟| 亚洲欧美丝袜| 一本久道久久综合| 国内一区二区三区在线视频| 久久久免费观看| 中文字幕乱码人妻综合二区三区| 精品日本一区二区三区在线观看| 国产经典久久久| 亚洲精品在线视频观看| 国产乱人伦真实精品视频| 国产精品极品美女粉嫩高清在线| 日韩av一二三四区| 久久国产精品免费视频 | 秋霞午夜一区二区| 日韩亚洲欧美中文在线| 激情五月宗合网| 国产av国片精品| 91精品国产高清自在线看超| 亚洲蜜桃在线| 99精品99久久久久久宅男| 久精品免费视频| 国产卡一卡二在线| 中文字幕剧情在线观看一区| 国产精品影片在线观看| 一区二区三区久久网| 国产欧美日韩综合精品| 国产99视频精品免视看7| 精品成在人线av无码免费看| 欧美动漫一区二区| 一区国产精品| 久久久久久一区二区三区| 国产精品裸体一区二区三区| 懂色av一区二区三区在线播放| 91精品国产沙发| 日本中文不卡| xxxx性欧美| 国内揄拍国内精品| 九九综合九九综合| 91九色在线观看视频| 日韩av色在线| 久久精品ww人人做人人爽| 日韩少妇中文字幕| 久久精品视频99| 国产综合免费视频| 宅男一区二区三区| 久久婷婷开心| 国产不卡av在线免费观看| 视频一区二区视频| 萌白酱国产一区二区| 日韩在线免费av| 粉嫩av四季av绯色av第一区| 国产ts人妖一区二区三区| 九九精品在线视频| 久久免费一区| 欧美二区三区| 另类美女黄大片| 91久久伊人青青碰碰婷婷| 日韩福利二区| 国产精品免费一区豆花| 国产精品欧美日韩一区二区| 国内偷自视频区视频综合| 日本一区二区三不卡| 亚洲自拍欧美另类| 欧美另类99xxxxx| 国产精品精品视频一区二区三区| 国产精品一区二| 日韩伦理一区二区三区av在线| 欧美成年人网站| 欧美日韩高清在线观看| 国产激情999| 操人视频欧美| 国产日产久久高清欧美一区| 欧美牲交a欧美牲交aⅴ免费下载| 午夜精品免费视频| 制服诱惑一区| 久久国产精品久久久久久久久久| 国产精品免费网站| 久久精品国产精品| 久久久亚洲精品视频| www.男人天堂网| 国产日本欧美一区二区三区 | 色综合色综合网色综合| 国产精品爽爽爽| 精品国偷自产在线视频| 久久精品国产一区二区三区日韩| 成人免费视频久久| 国产精品影片在线观看| 国产资源第一页| 麻豆成人av| 麻豆精品传媒视频| 韩国精品久久久999| 欧美精品一区二区三区在线看午夜| 日韩手机在线观看视频| 日韩 欧美 高清| 日本不卡久久| 日本精品一区在线观看| 日韩av一区二区三区在线观看 | 日韩中文字幕一区二区| 亚洲精品偷拍视频| 亚洲高清资源综合久久精品| 亚洲精品国产suv一区88| 亚洲综合成人婷婷小说| 亚洲黄色一区二区三区| 亚洲精品乱码久久久久久自慰| 亚洲一区亚洲二区亚洲三区| 一卡二卡三卡视频| 午夜免费久久久久| 日本一区二区三区免费看 | 精品嫩模一区二区三区| 韩国精品一区二区三区六区色诱| 激情六月天婷婷| 国产在线精品一区二区三区》| 国产一区二区三区色淫影院| 国产色视频一区| 国产精品一区二区在线观看| 97人人干人人| 国产成人精品免费视频| 国产成人av一区二区三区| 日韩在线视频免费观看| 国产精品视频xxx| 精品国产乱码一区二区三区四区| 一本久道久久综合狠狠爱亚洲精品 | 免费观看亚洲视频| 国产欧美日韩一区| 97久久精品午夜一区二区| 久久久婷婷一区二区三区不卡| 91精品国产91久久久久久最新 | 福利精品视频| 国产福利片一区二区| 日韩在线观看免费| 精品国产免费av| 午夜精品视频在线观看一区二区 | 国产免费色视频| 91精品国产综合久久久久久久久| 日韩在线免费视频| 久久国产精品亚洲| 少妇一晚三次一区二区三区| 人妻无码一区二区三区四区| 黄色影院一级片| 成人av在线亚洲| 久久久久一区二区| 国产精品高清在线观看| 亚洲一区二区自拍| 欧美日韩精品久久久免费观看| 国产又大又长又粗又黄| 91精品天堂| 国产精品日韩欧美综合| 亚洲第一综合网站| 激情五月宗合网| 91免费黄视频| 国产精品免费久久久| 亚洲国产激情一区二区三区| 热re99久久精品国产99热| 国产欧美精品一区二区| 久久精品丝袜高跟鞋| 精品国产一区二区三区免费 | 欧美日韩国产第一页| 日韩av资源在线| 国产视频九色蝌蚪| 日韩在线视频免费观看高清中文| 欧美激情小视频| 性欧美亚洲xxxx乳在线观看 | 国产自产精品| 久久99精品久久久久久青青日本| 精品国产第一页| 欧美在线观看日本一区| 国产精品稀缺呦系列在线| 久久九九有精品国产23| 亚洲综合日韩中文字幕v在线| 欧美精品色婷婷五月综合| 91精品在线一区| 精品国偷自产一区二区三区| 人人妻人人添人人爽欧美一区| 成人美女免费网站视频| 国产精品久久久久久av福利| 欧美一级特黄aaaaaa在线看片| 国产一级做a爰片久久毛片男| 久久久久久九九九九| 亚洲爆乳无码专区| 国产精品中文久久久久久久| 国产精品区二区三区日本| 日韩人妻无码精品久久久不卡| 成人黄动漫网站免费| 国产精品裸体一区二区三区| 日韩国产欧美精品| 久久久久久a亚洲欧洲aⅴ| 亚洲综合欧美日韩| 国产精品亚洲综合| 欧美精品日韩三级| 精品欧美国产| 国产成人生活片| 日本一区二区高清视频| 99久热在线精品视频| 国产99久久久欧美黑人| 国产综合在线视频| 国产精品露脸自拍| 国内视频一区二区| 国产精品日韩欧美一区二区 | 久久国产精品久久| 亚洲人成网站在线播放2019|
