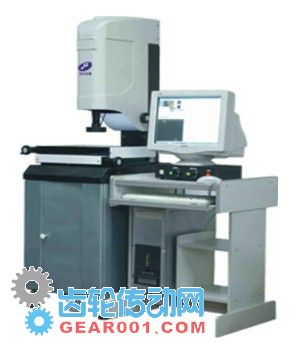

點擊圖片查看大圖儀器概述
LISS系列手動型影像測量儀Z軸移動為手搖絲杠傳動，XY軸移動為手搖光杠傳動，采用花崗巖基座、滾動線性導軌副、高性能的封閉式精密光柵尺、高分辨率工業ＣＣＤ、先進的圖像處理系統、高品質的測量物鏡及環形光、平行面光照明系統。加裝功能完備的具有自主知識產權的VMMS軟件包(除基本配置外還可加掛專用軟件模塊)、質量可靠的ＰＣ品牌機。
LIZS系列數控型影像測量儀在LISS系列基礎上，XY軸移動增加了伺服運動控制系統，進一步提高了系統測量的自動化程度。
功能簡介
影像測量儀用于機械、工具、模具、電子、電器各行業高精度二維尺寸等測量。
1）機械零件的幾何尺寸、形位公差的測量；
2）電子元器件、線路板、電器開關、接插件的幾何測量；
3）塑料及橡膠制品的幾何測量；
4）表面圖形、字符、標準放大圖的幾何測量等；

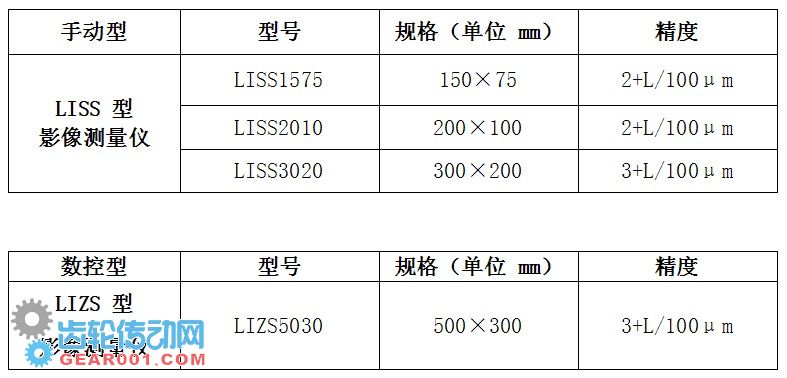

機型及規格參數
|
手動型
|
型號
|
規格（單位 mm）
|
精度
|
|
LISS 型
影像測量儀
|
LISS1575
|
150×75
|
2+L/100μm
|
|
LISS2010
|
200×100
|
2+L/100μm
|
|
|
LISS3020
|
300×200
|
3+L/100μm
|
|
數控型
|
型號
|
規格（單位 mm）
|
精度
|
|
LIZS 型
影像測量儀
|
LIZS5030
|
500×300
|
3+L/100μm
|
|
LIZS10080
|
1000×800
|
4.5+L/100μm
|
VMMS軟件功能
1. 自動瞄準、測圓、測距、峰谷掃描、明／暗重心坐標自動計算；
2. 柔性定位：找正、旋轉、置零、平移及坐標系的存貯、提取。
3. 幾何元素的測量及評定：
１）基本幾何要素：點、直線、平面、圓、橢圓、圓柱、圓錐、球；
２）組合要素：由基本幾何要素特征點構造出新的基本幾何要素；
３）關聯要素：相交、垂直、對稱、夾角、距離及鏡像等；
4. 形狀誤差的測量及評定：直線度、平面度、圓度、圓柱度。
5. 線性誤差、非線性誤差、垂直度誤差修正功能。
6. 規劃測量、自動導航功能。
7. 位置誤差的測量及評定：平行度、垂直度、傾斜度、同軸度（同心度）對稱度、位置度。
8. 測量結果的保存、提取及打印，報表的編輯和測量結果的評定。
9. 編程及編輯系統：自學習編程、脫機編程，具有自檢查錯功能的編輯器。
10. 在線幫助，自學習運行。
11. 光學測頭的手動及自動校準。
12. 全部軟件運行于ＷＩＮＤＯＷＳＸＰ環境下，并且是完全漢化。
13. 我公司擁有以上功能的測量軟件，同時有新開發的特殊測量軟件：如曲線評定軟件、齒輪評定軟件、葉片評定軟件、蝸輪蝸軒的測量評定及垂直度的修正軟件等可供客戶選用。
注：
1.用戶可根據需求選用我公司專用測量軟件；
2.公司將對改造時所加裝的軟件進行終身免費升級。
